Цементировочные агрегаты ЦА-320

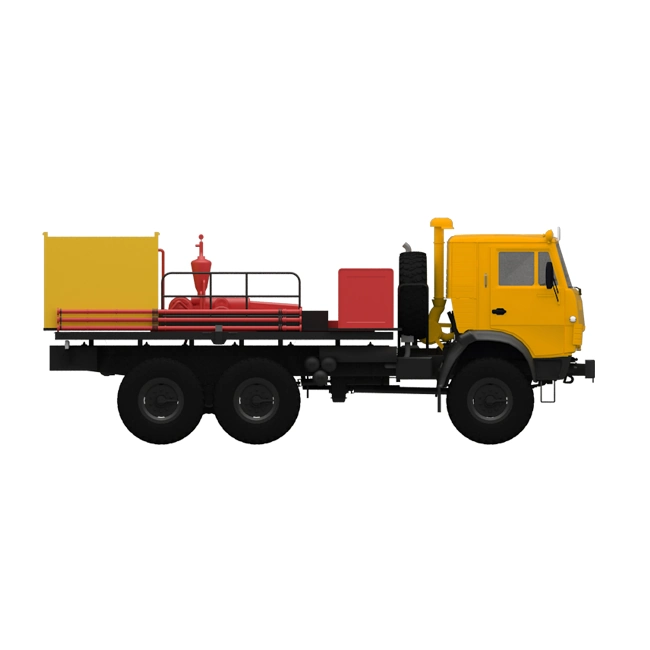

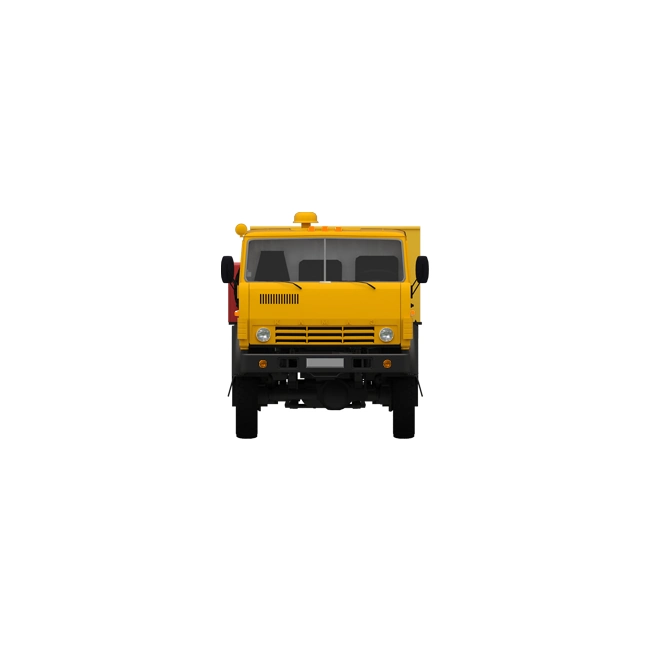

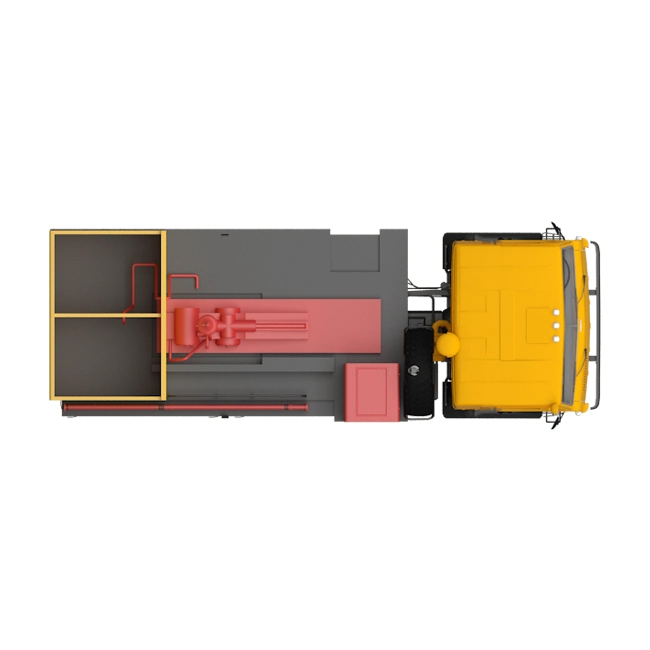

Оборудование цементировочного агрегата ЦА-320 (АНЦ-320, УНБ-125х32) размещается на базе шасси автомобиля, при этом двигатель автомобиля используется в качестве привода насоса высокого давления.

Состав цементировочного агрегата ЦА-320 (АНЦ-320, УНБ-125х32):

• монтажная база ЦА-320 (АНЦ-320, УНБ-125х32);
• насос высокого давления НЦ-320 (9Т);
• манифольд ЦА-320 (АНЦ-320, УНБ-125х32);
• водоподающий блок ЦА-320 (АНЦ-320, УНБ-125х32).

Цементировочные агрегаты ЦА-320 (УНБ-125х32, АНЦ-320) оборудованы устройством подогрева гидравлической части насосов высокого давления для обеспечения работы установок при низких температурах. Оборудованы системой контроля температуры масла в картере насоса НЦ-320 с выводом информации на приборную панель автомобиля.

Укомплектованы коллектором для обеспечения одновременной работы нескольких агрегатов при цементировании скважин и переходником Ø50 мм для подключения к приемной линии всасывающего шланга.

Предусмотрена отдельная поставка комплекта навесного (палубного) оборудования ЦА-320 (УНБ-125х32, АНЦ-320) или монтаж оборудования на транспортной базе заказчика.

Перекачивать рабочие жидкости можно двумя способами: по трубам, и рукавами высокого давления – инструменты присоединяются к насосу цементировочного агрегата ЦА-320 (АНЦ-320, УНБ-125х32) с помощью: БРС диаметром 50 или 200 мм. Направление трубы высокого давления регулируется Коленом шарнирным (3КШ, ЭП, КШИ). Перекачка по РВД применяется при удаленности места скважины от цементировочного агрегата ЦА320; но имеются минусы: ввиду опасности поломки волокон шланга приходится замедлять процесс цементирования и растров становится некачественным, сыпучим.

Вся необходимая документация: паспорт/руководство по эксплуатации, декларация о соответствии ТР ТС, сопроводительный лист комплекта ЗИП, упаковочный лист. Гарантия 12 месяцев. Цены указаны с НДС 20%.

Характеристики:

• Бренд: Спецнефтемаш.

• Страна производства: Россия.

• Силовой привод: двигатель автомобиля (базы).

• Отбираемая мощность: не более 176 кВт.

• Насос высокого давления: цементировочный поршневой НЦ-320 (9Т).

• Мощность полезная: 100 кВт.

• Предельное давление нагнетания: 40 МПа.

• Наибольшая идеальная подача: 26 дм3/с (26 л/сек).

• Вместимость мерного бака: 6 м3.

• Условный диаметр манифольда:

  • приёмной линии: 100 мм;

  • нагнетательной линии: 50 мм.

• Вместимость бачка для цементного раствора: 0,25 м3.

• Водоподающий блок: двигатель ЗМЗ-511 (ГАЗ-53).

• Частота вращения вала двигателя:

  • максимальная: 3200 об/мин;

  • рабочая: 2500–2950 об/мин.

• Мощность водоподающего блока: до 92 кВт.

• Центробежный насос: ЦНС 38-154 с подачей 10,5 дм3/с и давлением 1,54 МПа.

• Габаритные размеры: 10150 × 2700 × 3225 мм.

• Масса: не более 16 000 кг.
